Регулятор скорости вращения вентилятора поворотный с поворотным выкл. 0,1-2,6A 230В SIEMENS DELTA

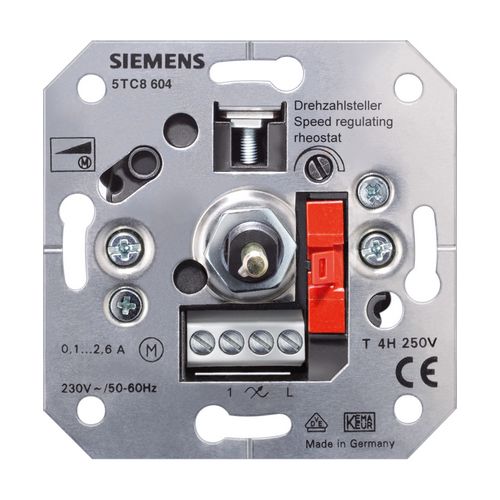

Внешний вид регулятора скорости Siemens 5TC8604

Нагрузка регулятора скорости Siemens 5TC8604

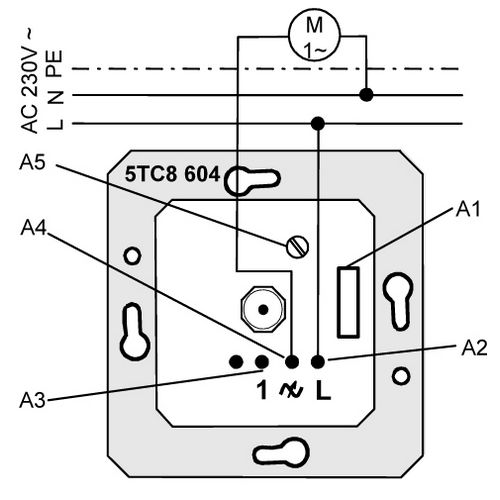

Рис. А. Основная схема подключения регулятора скорости Siemens 5TC8604

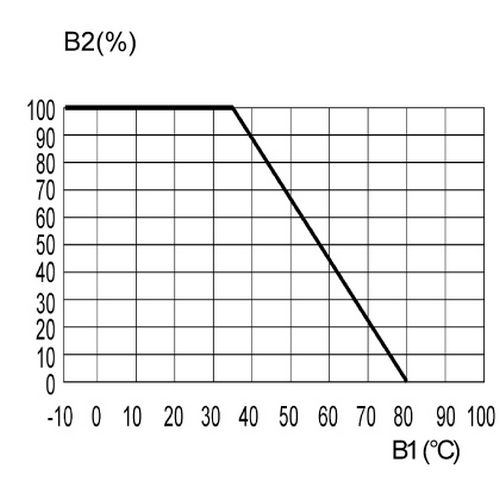

Рис. B. Максимальная мощность подключения в зависимости от окружающей температуры
Рис. B. Максимальная мощность подключения в зависимости от
окружающей температуры

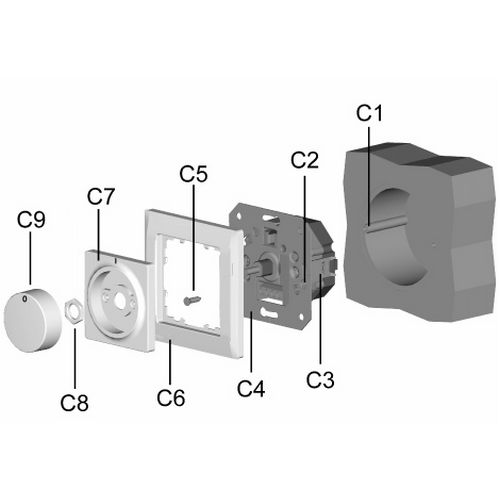

Рис. С. Монтаж регулятора скорости вращения Siemens 5TC8604

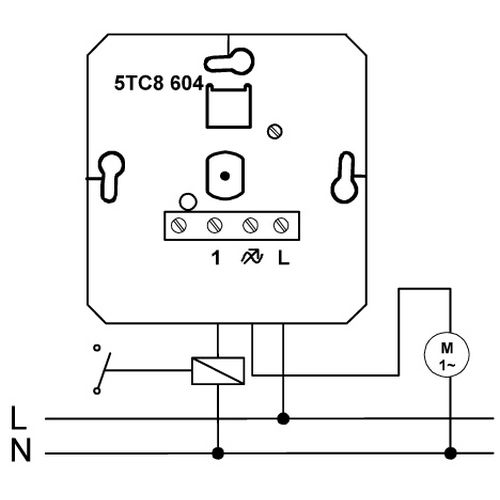

Рис. D. Пример использования регулятора скорости Siemens 5TC8604

Описание изделия и его функций
Механизм регулятора числа оборотов 5TC8 604 является
прибором для скрытого монтажа с поворотным
выключателем для регулирования числа оборотов
вентиляторов или других приборов с 1-фазным
асинхронным двигателем.
Подключение дополнительного устройства невозможно.
Предварительный выбор минимального числа оборотов
можно осуществить с помощью дифференциального
потенциометра на передней панели регулятора числа
оборотов (см. рисунок A). Необходимо обращать на
настройку данного минимального числа оборотов таким
образом, чтобы установленный на минимальное число
оборотов (правый упор) двигатель после возможного сбоя
электропитания снова безупречно запускался бы.
Управление
Управление осуществляется с помощью специфической
лицевой панели с поворотной ручкой из ассортимента
изделий DELTA.
Включение: Повернуть по часовой стрелке
Регулирование числа
оборотов:
Сокращение Поворот оси потенциометра по
часовой стрелке.
Увеличение Поворот оси потенциометра
против часовой стрелки.
Выключение: До упора повернуть против
часовой стрелки
Пример подключения
Рисунок A
A1 Предохранитель T4 H 250 В
A2 Подключение внешнего проводника (вход)
A3 Подключенный выход 230 В (через поворотный
потенциометр)
A4 Подключение двигателя (выход)
A5 Дифференциальный потенциометр для
минимального числа оборотов
Технические данные
Подача напряжения
Расчетное напряжение: перем. ток 230В, 50/60Гц
(2-х проводниковая техника)
Предохранитель от короткого замыкания
Регулятор числа оборотов в случае короткого замыкания
защищен предохранителем (A1).
УКАЗАНИЕ:
На держателе предохранителя также имеет запасной
предохранитель
Предохранитель от перегрузки
Механизм прибора дополнительно оснащен
температурным предохранителем.
ОСТОРОЖНО:
Температурный предохранитель срабатывает при
перегрузке и на продолжительное время выключает
регулятор числа оборотов.
Выход на нагрузку:
• Число: 1 (A4)
• Расчетное напряжение: перем. ток 230В, 50/60Гц
• Расчетная нагрузка (до 35C окружающей температуры):
1 фазный асинхронный двигатель: 25 – 600 ВA
0,1 – 2,6 A
ВНИМАНИЕ:
• Внешний проводник необходимо обязательно
подсоединять к клемме L, так как иначе прибор может
сломаться.
• Максимальная мощность подключения в зависимости от
окружающей температуры, см.
Рисунок B:
B1 Окружающая температура [C]
B2 Относительная мощность подключения [%]
ОСТОРОЖНО
В зависимости от условий применения необходимо
снизить макс. мощность подключения:
• на 20% для монтажа в стену из дерева, гипсокартона,
газобетона или в полую стену
• на 20% для монтажа в многократные комбинации или в
корпус для наружного монтажа
Подключения
Регулятор числа оборотов имеет 4 винтовые
соединительные клеммы с подъемным зажимным
элементом.
Допустимыми являются следующие проводники /
поперечные сечения:
• 0,5 ... 4,0 мм2
• 0,5 ... 2,5 мм2
однопроволочный
тонкопроволочный с наконечником жилы
или без него (без изоляционного выступа,
герметично обжатый)
Механические данные
• Корпус: Пластмасса
• Размеры: Разделяющий размер: 71 x 71 мм
Глубина монтажа: 32 мм
• Вес: прибл. 105 г
• Тепловая нагрузка: прибл. 1000кДж
• Монтаж: Установка в приборные розетки
60 мм Ш, 40 мм в глубину по
DIN 49073-1
Условия окружающей среды
• Устойчивость к погодным
условиям:
EN 50090-2-2
• Окружающая температура
при работе:
- 5 ... + 45C
• Температура хранения: - 25 ... + 70С
• относ. влажность (без
образования конденсата):
от 5% до 93%
Указания по установке
ОСТОРОЖНО:
Прибор предназначен для фиксированной установки в
сухих помещениях, для монтажа в скрытые розетки или в
корпуса для внешнего монтажа
ПРЕДУПРЕЖДЕНИЕ
• Прибор должен быть установлен и введен в
эксплуатацию только специалистом-электриком,
имеющим допуск.
• Прибор нельзя открывать.
• При подключении прибора учитывать то, что прибор
может быть деблокирован.
• На выходе на нагрузку не должны осуществляться
действия по переключениям.
• Необходимо соблюдать действующие правила техники
безопасности и предотвращения несчастных случаев.
Монтаж и монтажная проводка
Удалить изоляцию с проводников прибл. на 7... 8 мм и
привинтить в соответствующий винтовой зажим.
Регулятор числа оборотов устанавливается в приборные
розетки 60 мм Ш и 40 мм в глубину, посредством
резьбового или захватного крепления.
Монтаж:
Рисунок C
C1 Установочная розетка (60 мм Ш, по DIN 49073-1)
C2 Продольные отверстия для крепления
C3 Крепежные захваты
C4 Механизм регулятора числа оборотов
C5 Крепежные винты
C6 Рама
C7 Лицевая панель с маркировкой I
C8 Крепежные гайки
C9 Поворотная ручка с надписью
Порядок действий:
1. Фиксация механизма регулятора числа оборотов в
розетках для скрытого монтажа направлена клеммами
вниз
2. Поворотная ось должна зафиксироваться на левом
упоре (против часовой стрелки) (состояние ВЫКЛ)
3. Лицевую панель маркировкой "I" кверху вложить в рамку
и зафиксировать с помощью крепежных гаек
4. Правильно вставить поворотную ручку, т.е. маркировка
„0“ ручки должна накрывать маркировку "I" лицевой
панели
Возможности использования и применения
Пример использования:
Рисунок D
Выход "1" активируется с помощью поворотного
потенциометра – напряжение на выходе 230 В
