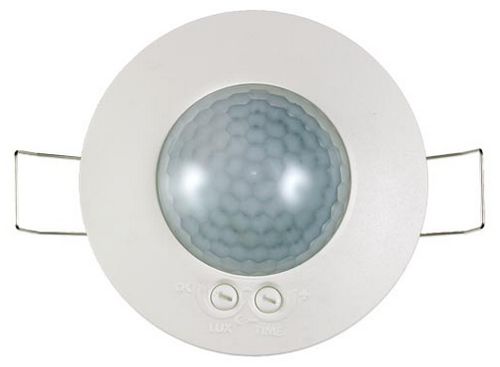

Датчик движения потолочный для установки в помещениях.
Круговая направленность обнаружения: З60°
Выходной канал с контролем при проходе через нулевую точку.
Входное реле высокой мощности, позволяющее переключать практически
любой тип нагрузки.
Постоянное измерение освещения, что позволяет обуславливать активацию в зависимости от дневного света.
Высокочувствительный датчик PIR, обнаруживающий даже небольшие
движения.

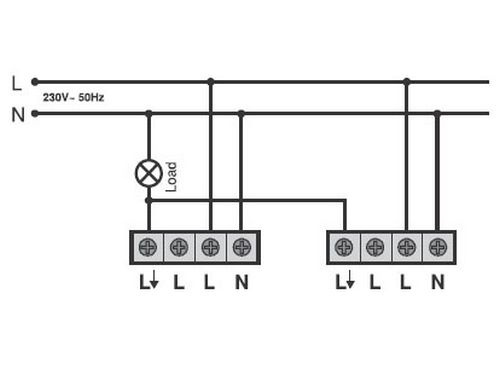

Возможность параллельного подключения нескольких датчиков, чтобы расширить площадь освещения.
Оснащен красной СИД-лампой в качестве индикатора обнаружения.

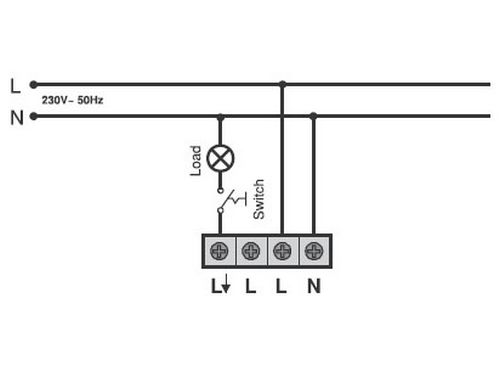

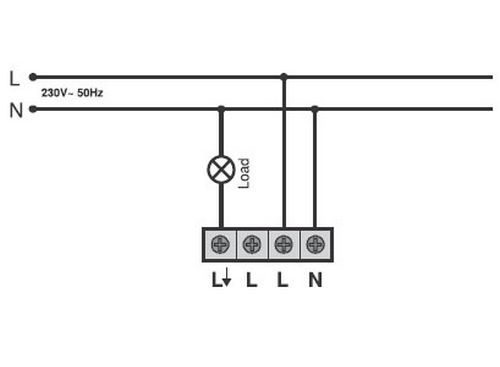

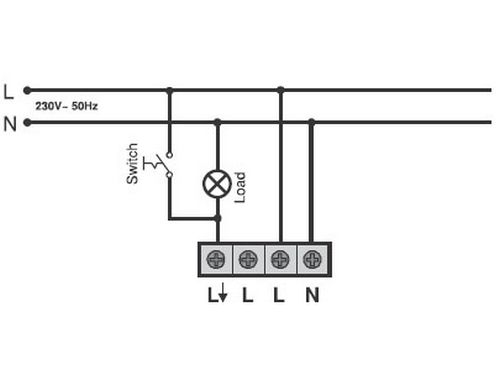

Установка.
Поскольку датчик является чувствительным к изменениям
температуры, при установке следует избегать следующих условий:
• Избегайте направлять датчик на
воздушные области или объекты, поверхности которых обладают
высокой отражающей способностью
или подвержены частым изменениям
температуры,
• Не устанавливайте датчик рядом с
источниками тепла, как, например, радиаторы, кондиционеры, сушилки
или лампы,
• Не направляйте датчик на источники
света.
• Не направляйте датчик на предметы, к оторые шевелятся вод
воздействием ветра, например, шторы или небольшие деревья и
кусты.
Во время установки датчика следует принимать во внимание направление
движения. Датчик является менее чувствительным к движению, пересекающему лучи, чем к движению по направлению к себе.
В случае если движение происходит по направлению к датчику, следует
расширить площадь действия аппарата.

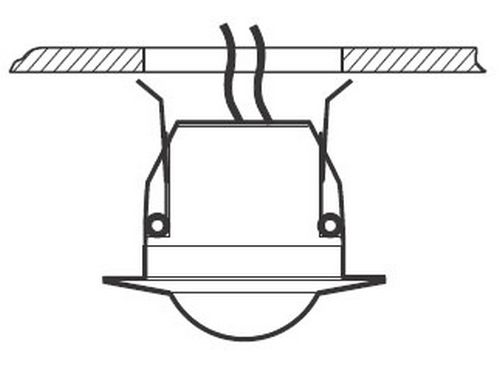

Для установки 5ТС7220-0 в подвесной потолок необходимо просверлить
отверстие диаметром 65 мм
Устройство снабжено ограничивающей крышкой, которая позволяет исключить обнаруженные зоны и сократить площадь действия по необходимости.
Настройка.
Значения «Люкс» (LUX) и «Время» (TIME) можно настроить с помощью
потенциометров, встроенных в датчик.
Настройте ручки управления «Люкс» (LUX) и «Время» (TIME) в соответствии с требуемыми значениями.
Настройка потенциометра освещения
(ЛЮКС)
Его функцией является установить максимальное значение освещенности,
ниже которого датчик активирует процесс обнаружения движения. Пользователь может установить это значение в зависимости от своих
потребностей, между 3 и 100 люкс.
Значения, указанные на потенциометре, служат для ориентира.
Если ручка устанавливается на "месяц" , то датчик будет работать только в темноте, ночью (в случае если естественное освещение является недостаточным).
Если ручка устанавливается на изображение - "солнышко" ,
то датчик будет работать при любом свете, как днем, так и ночью.
Настройка потенциометра выдержки времени
(ВРЕМЯ)
Устанавливает время продолжительности включения датчика после обнаружения движения.
Можно установить время включения между 6 секундами и 12 минутами.
После первого обнаружения произойдет сброс времени, и выдержка времени начнется сначала каждый раз при обнаружении нового движения.
Проверка работы
Этот тест проводится для проверки и настройки площади действия датчика
после первоначального использования. После подключения датчика к сети
электропитания, следует подождать две минуты для его стабилизации. С этого момента можно приступать к проверке работы датчика.
Красный светодиод, который находится внутри объектива, может служить
индикатором при проверке работы без подключенной нагрузки. Этот светодиод загорается каждый раз при обнаружении
движения и остается включенным пока не закончится установленная выдержка
времени.
Поверните ручку «ЛЮКС» (LUX) на положение "месяц" ,
и ручку «ВРЕМЯ» (ТIМЕ) - на минимум (-).
Войдите в зону обнаружения движения, чтобы зажегся свет.
Убедившись в правильной работе датчика, следует установить нужные значения «ЛЮКС» (LUX) и «ВРЕМЯ» (ТIМЕ).
Технические данные :
Напряжение сети электропитания: 230 В перем. тока 50 Гц.
Потребление <1 Вт. Мощность контакта: 16А косинус =1
• Накаливания или галогенные 230 В: 3000 Вт.
• Галогенные лампы с электронным трансформатором: 3000 Вт.
• Галогенные лампы с ферромагнитным трансформатором: 2400 Вт.' Флуоресценция: 1300 Вт (130NF). • Флуокомпактные: 18х7 Вт, 12х11 Вт, 10х15 Вт, 10х20 Вт, 10х23 Вт.

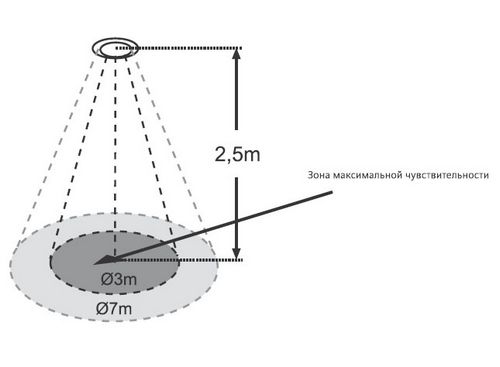

Угол обнаружения: Окружность 360°. Область покрытия: 07 м на высоте 2,5 м и при 18°С.
Конфигурация: с помощью потенциометра.
Уровень освещенности: 5-1200 люкс.
Выдержка времени: от 6 секунд до 12 минут.
Размеры (после монтажа): 118,5 мм х 45 мм.
Защита окружающей среды: 1Р401 Класс 11.
Рабочая температура: от -10°С до +45°С.
 |
| Характеристики |
| Артикул: 5TC7220-0
|
| EAC: 4001869521961
|
| Вес (кг): 0,111
|
| Размер упаковки (мм) |
| длина: 121,00
|
| ширина: 50,00
|
| высота: 121,00
|
| Страна производства: Испания
|
|
|
|
|
