Инструкции по вводу в эксплуатацию
Опасное напряжение. Опасность для жизни или возможность тяжелых травм.
Перед началом работ отключить подачу питания к установке и к устройству. Работы по монтажу и техническому обслуживанию данного устройства должны производиться уполномоченным специалистом по электротехнике.
Tехнические данные
Рабочий диапазон: 230 В~ / 50 Гц. Диапазон управления: 10 … 50 гр C. Перепад переключения: прибл. 1 К.
Потребляемая мощность: прибл. 1 ВА. Контакт: макс. 230 В~, макс. 16 (2) A.

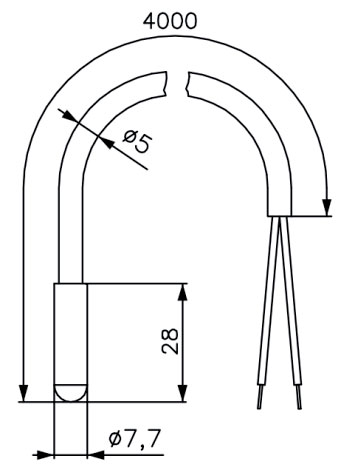

Внешний датчик (с двойной изоляцией): 2kОМ, NTC соотв. DIN 44574 в соотв. с DIN EN 60730-2-1. Контрольные лампы: красный СИД для режима «обогрева» и зеленый СИД для режима «ночного понижения температуры».
Терминал: винтовые клеммы (0.5 -2.5 мм2).
Этот электронный двухточечный контроллер был специально разработан для контроля электрических или тепловодных систем отопления, дополнительных систем напольного отопления и других системам коррекции температуры поверхности.
Описание функционирования
Контроллер измеряет, основываясь на данных, полученных с помощью установленного в полу датчика, температуру пола и контролирует ее с перепадом переключения прибл.1K.
При установке электрической сети отопления необходимо убедиться, что даже их непрерывная работа не приводит к перегреву структуры поверхности.
Внимание! Если нагреваемые поверхности служат сидячими местами или местами для хранения предметов, то следует убедиться, что заданная температура не приведет к возгоранию предметов или риску для здоровья. Чтобы предотвратить чрезмерное
повышение температуры, можно ограничить диапазон настройки с помощью специального механизма, который расположен под рукояткой настройки (см. раздел об ограничении диапазона настройки).

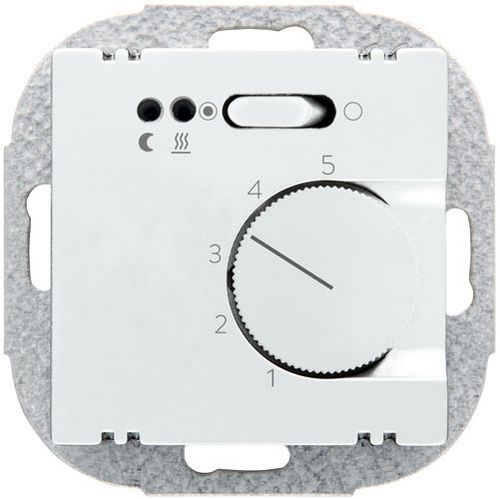

Контроллер снабжен переключателем ВКЛ./ВЫКЛ., который позволяет активировать или дезактивировать операции по управлению.
При активации системы управления загорается красная лампа. Система отопления отключается в случае поломки датчика или его короткого замыкания, а также в случае если датчик зафиксирует температуры ниже -15°C (что эквивалентно поломке датчика). При

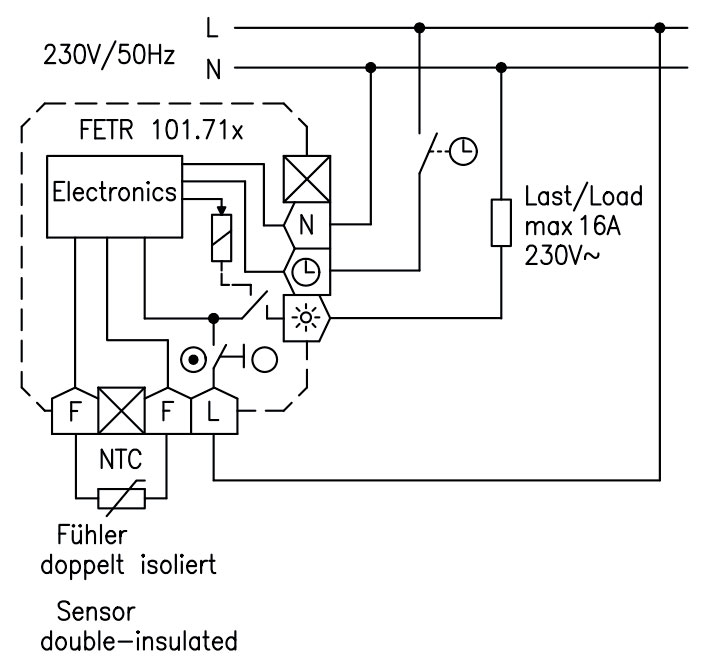

подключении фазы к терминалу , контроллер уменьшает установленное заданное значение на прибл. 5K. При активации этого
режима экономии энергии загорается зеленая лампа.
Инструкции по монтажу
Для фиксирования крышки используются крепежные винты PZ1 или отвертка Т7. Контроллер открывается после снятия рукоятки настройки. После этого следует ослабить открывшийся винт с помощью отвертки. Затем снять крышку контроллера вместе с рамой.

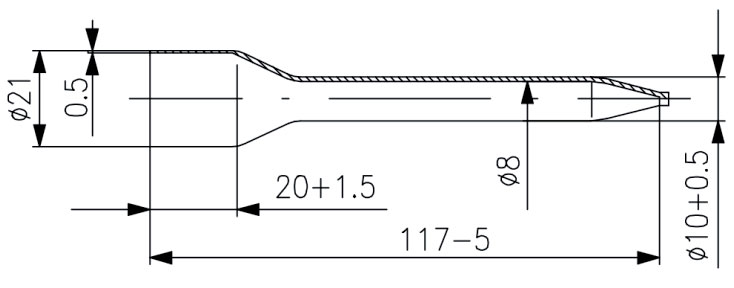

В целях безопасности и для упрощения процесса замены датчика в случае его поломки, линии датчика должны быть установлены в защитной трубе. При расширении датчика требуется установка двойной изоляции (в соответствии с EN 60730-1) в точках соединения.
Необходимо соблюдать осторожность, чтобы гарантировать, что линии датчиков не проложены параллельно кабелям или линиям,передающим напряжение. Там, где нельзя избежать параллельной прокладки, следует использовать экранированные линии, при
этом экранирующая оболочка должна быть подключена к массе датчика. Для оптимального распределения тепла по поверхностипола, датчик должен располагаться по центру между нагревательными проводами. Для поверхностей, обогреваемых водой, обычно используются закрытые клапаны. Возможно, что потребуется установить дополнительные ограничители температуры.

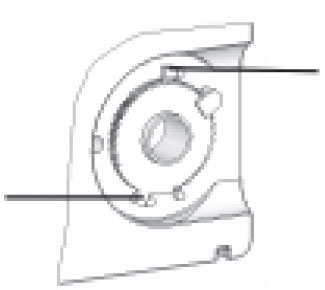

Ограничение диапазона настройки
Диапазон настройки может быть ограничен путем удаления штифта, который расположен под рукояткой настройки, и регулировкой установочных штифтов по мере необходимости (красный штифт для максимальной и синий - для минимальной величины
Установочный штифт для минимального ограничения температуры / Слева
Установочный штифт для максимального ограничения температуры / Справа
|
