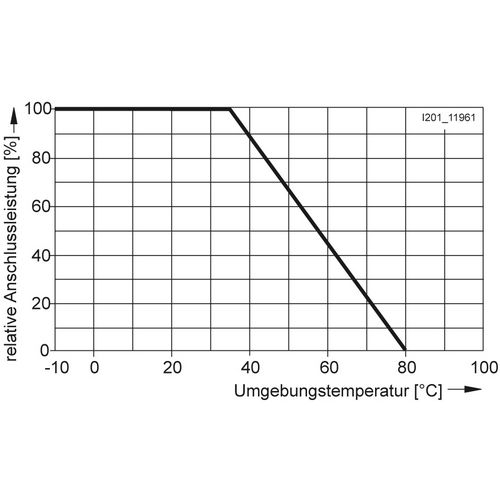

Максимальная мощность подключения в зависимости от окружающей температуры, см.
Устойчивость к погодным условиям:
Окружающая температура при работе: .. 5 ... + 45
Температура хранения: .. 25 ... + 70
относ. влажность (без образования конденсата): от 5% до 93%
Указания по установке
Прибор Siemens 5TC8256 предназначен для фиксированной установки в сухих помещениях, для монтажа в скрытые подрозетники или в корпуса для внешнего монтажа.
Прибор должен быть установлен и введен в эксплуатацию только
специалистом-электриком, имеющим допуск.
Прибор нельзя открывать.
При подключении прибора учитывать то, что прибор может быть деблокирован.
На выходе на нагрузку не должны осуществляться действия по
переключениям.
Необходимо соблюдать действующие правила техники безопасности
и предотвращения несчастных случаев.

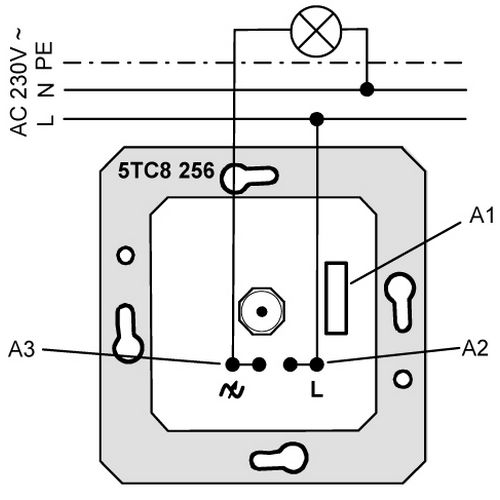

Монтаж и монтажная проводка
Удалить изоляцию с проводников прибл. на 7... 8 мм и привинтить в
соответствующий винтовой зажим.

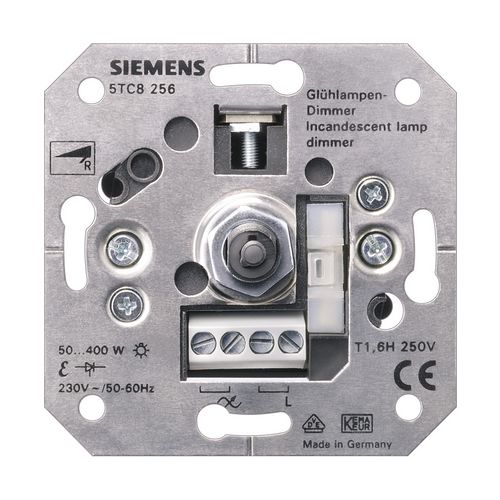

Поворотный диммер ламп накаливания Siemens 5TC8256 устанавливается в подрозетники диам. 60 мм и глубиной 40 мм с помощбю резьбового или захватного крепления.

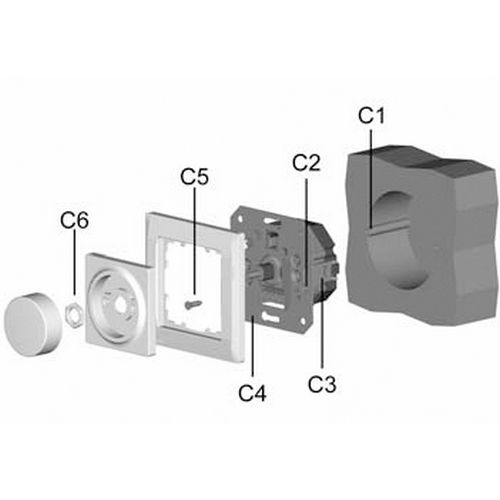

Монтаж:
См. Изображение "Монтаж светорегулятора Сименс"
C1 Подрозетник
C2 Продольные отверстия для крепления
C3 Крепежные захваты
C4 Механизм поворотного диммера ламп накаливания Siemens 5TC8256
C5 Крепежные винты
C6 Крепежные гайки
Декоративные лицевые панели с поворотной ручкой из различных
программ DELTA фиксируются с помощью крепежных гаек по центру
на потенциометре механизма поворотного диммера.
