Светорегулятор(диммер) поворотный с кнопочным выкл. для ламп накал. и электрон. трансф. 20-600Вт 230В SIEMENS DELTA

Описание изделия и его функций

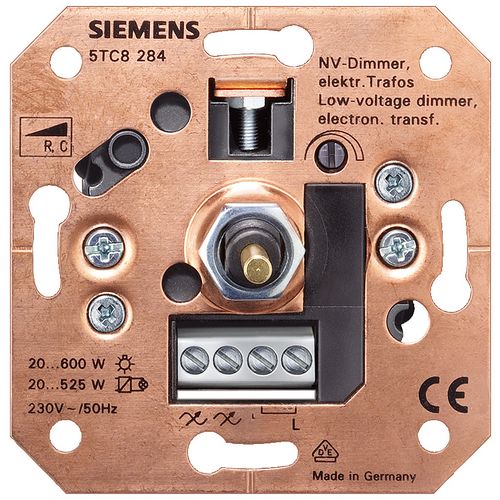

Механизм низковольтного поворотного диммера Siemens для электронных трансформаторов 5TC8 284 является прибором для скрытого монтажа с нажимным выключателем/переключателем для переключения и регулирования ламп накаливания, высоковольтных и низковольтных галогенных ламп с электронным трансформатором.
Указание: Благодаря использованию принципа отсечки фазы этим диммером возможно бесшумно регулировать подключенную нагрузку.
Внимание: Данное устройство Сименс не предназначено для работы с энергосберегающими лампами

Управление осуществляется с помощью лицевой панели - поворотной ручкой из ассортимента изделий DELTA Siemens
Включение/выключение: Нажать на поворотную ручку
Регулирование:
Увеличение яркости повернуть по часовой стрелке
Уменьшение яркости повернуть против часовой стрелки

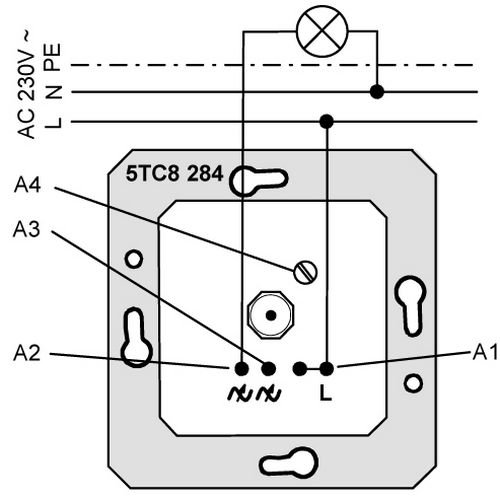

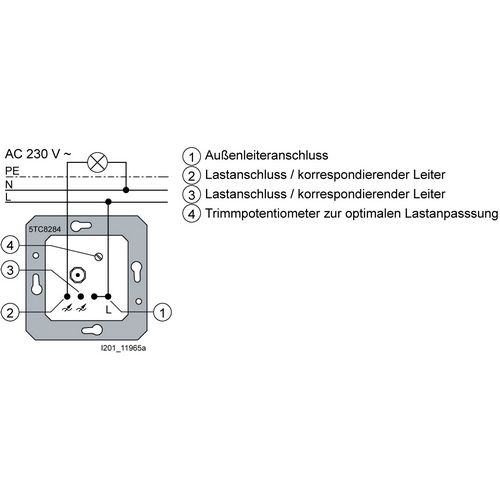

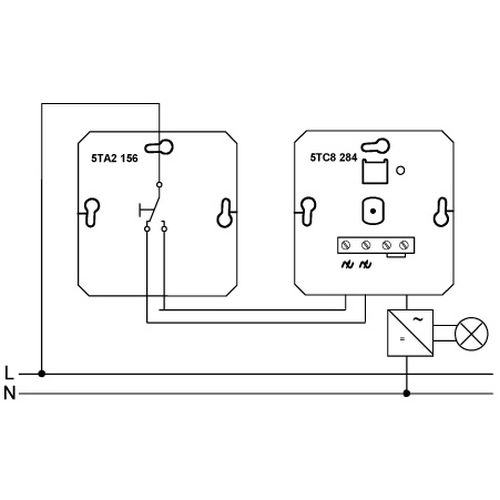

Пример подключения:
Рисунок A
A1 Подключение внешнего
A2 Подсоединение нагрузки / сопряженный проводник
A3 Подсоединение нагрузки / сопряженный проводник
A4 Дифференциальный потенциометр для оптимальной адаптации нагрузки
Технические данные
Расчетное напряжение: перем. ток 230 В, 50 Гц
Предохранитель от короткого замыкания:
Низковольтный поворотный диммер для электронных трансформаторов Siemens 5TC8284  в случае короткого замыкания защищен реверсивным электронным предохранителем A1 Низковольтный поворотный диммер для электронных трансформаторов в случае перегрузки защищен температурным предохранителем. В случае неполадки, после охлаждения температурного предохраните нагрузка опять подключается к напряжению.
Выход на нагрузку
Число: 2 для переключения с двух разных мест (A2 и A3)
Расчетное напряжение: перем. ток 230 В, 50 Гц
Расчетная нагрузка (до 35°C окружающей температуры):

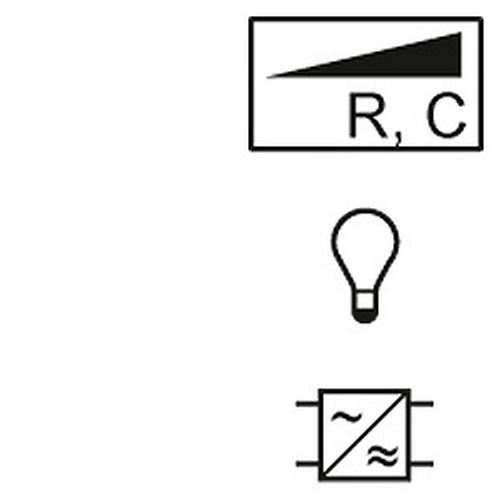

Лампы накаливания: 20 – 600W высоковольтные галогенные лампы
Низковольтные галогенные лампы 20 – 525VA с электрон. трансформатором
ВНИМАНИЕ: Подключение энергосберегающих ламп недопустимо. Подключение магнитных трансформаторов недопустимо
Максимальная мощность подключения в зависимости от окружающей температуры, см. Рисунок B:
B1 Окружающая температура [°C]
B2 Относительная мощность подключения [%]
В зависимости от условий применения необходимо: снизить макс. мощность подключения: установке:
На 25% для монтажа в стену из дерева, гипсокартона, газобетона или в полую стену  на 25% для монтажа в многократные комбинации или в корпус для наружного монтажа В случае использования теплоизоляционных материалов (напр. стекловата и др.) может стать необходимым дополнительное снижение мощности подключения
Подключения
Механизм низковольтного поворотного диммера Siemens 5TC8284 имеет 4 винтовые соединительные клеммы с подъемным зажимным элементом. Допустимыми являются следующие проводники/поперечные сечения:
0,5 ... 4,0 мм2 однопроволочный
0,5 ... 2,5 мм2 тонкопроволочный с наконечником жилы или без него (без изоляционного выступа, герметично обжатый)
Механические данные
Корпус: Пластмасса
Размеры: Разделяющий размер: 71 x 71 мм
Глубина монтажа: 32 мм
Вес: прибл. 95 г
Тепловая нагрузка: прибл. 1000кДж
Монтаж: Установка в подрозетники диаметр 60 мм,  40 мм в глубину по DIN 49073..
Устойчивость к погодным условиям:
Окружающая температура при работе: .. 5 ... + 45°C
Температура хранения: .. 25 ... + 70°C, относ. влажность (без образования конденсата): от 5% до 93%
ОСТОРОЖНО: Прибор предназначен для фиксированной установки в сухих помещениях, для монтажа в скрытые розетки или в корпуса для внешнего монтажа.
ПРЕДУПРЕЖДЕНИЕ
Прибор должен быть установлен и введен в эксплуатацию только специалистом..электриком, имеющим допуск. Прибор нельзя открывать. При подключении прибора отключить напряжение. На выходе на нагрузку не должны осуществляться действия по переключениям. Необходимо соблюдать действующие правила техники безопасности и предотвращения несчастных случаев. ВНИМАНИЕ: Механизм низковольтного поворотного диммера Siemens для электронных трансформаторов является диммером с отсечкой фазы, работа которого определяется многочисленными электронными компонентами. При нагревании их значения изменяются. В особенности при монтаже в полые стены, заполненные теплоизоляционными материалами возникает большая разница температур между коммутационными состояниями ВКЛ и ВЫКЛ. В редких случаях может случиться так, что потребители после длительной эксплуатации на максимальной яркости начнут мерцать. Тогда необходимо действовать следующим образом:
1. Включить прибор с максимальной нагрузкой
2. Дифференциальный потенциометр (A4) настроить так, чтобы подключенная нагрузка не мерцала
3. Оставить прибор в работе на несколько часов
4. Если снова появится мерцание, дифференциальный потенциометр (А4) юстировать против часовой стрелки таким образом, чтобы мерцание исчезло
5. Еще раз оставить прибор в работе на несколько часов и, при необходимости, повторить процесс (п. 4)
При определенных обстоятельствах возможно, что вследствие этого незначительно снизится максимальная яркость.
Монтаж и монтажная проводка
Удалить изоляцию с проводников прибл. на 7... 8 мм и привинтить в соответствующий винтовой зажим. Поворотный диммер ламп накаливания Siemens 5TC8284  устанавливается в подрозетники диаметр 60 мм, 40 мм в глубину, посредством резьбового или захватного крепления.

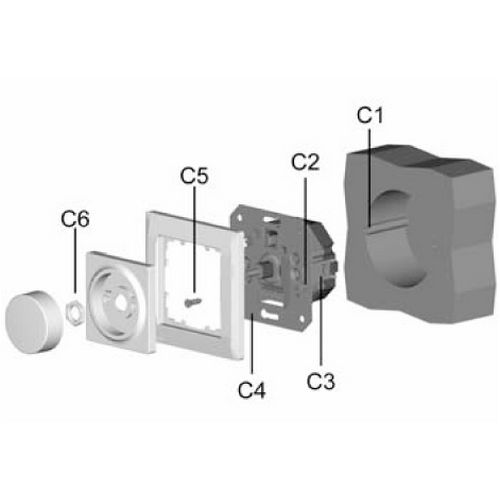

Монтаж: Рисунок C
C1 Установочная розетка (60 мм Ш, по DIN 49073..1)
C2 Продольные отверстия для крепления
C3 Крепежные захваты
C4 Механизм поворотного диммера ламп накаливания
C5 Крепежные винты
C6 Крепежные гайки
Декоративные лицевые панели с поворотной ручкой из различных программ DELTA Siemens фиксируются с помощью крепежных гаек по центру на потенциометре механизма поворотного диммера.
Возможности использования и применения

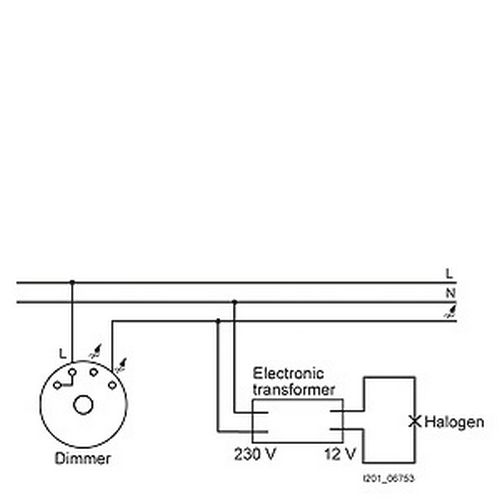

Нагрузка на диммер: Рисунок D

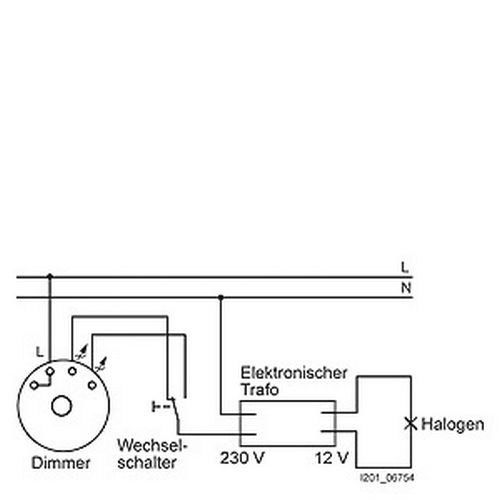

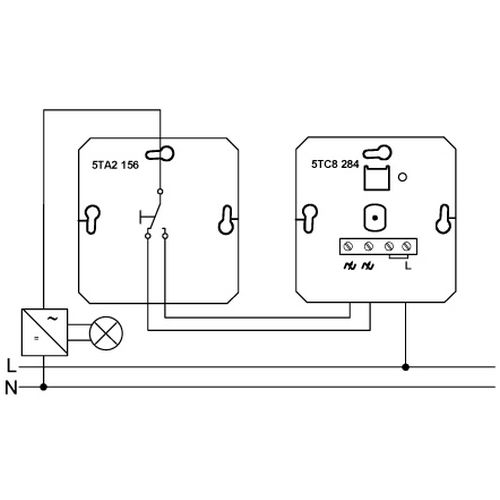

Нагрузка на дополнительное устройство: Рисунок E

Характеристики Артикул: 5TC8284 EAC: 4001869314112 Вес (кг): 0,133 Размер упаковки (мм) длина: 79,00 ширина: 97,00 высота: 82,00 Страна производства: Чехия
