Светорегулятор Сименс для ламп накаливания 220 В, с нажимным-кнопочным выключателем, нагузка до 600 Вт, включение и выключение диммера производится нажатием на центральную часть светорегулятора Siemens
Описание изделия и его функций

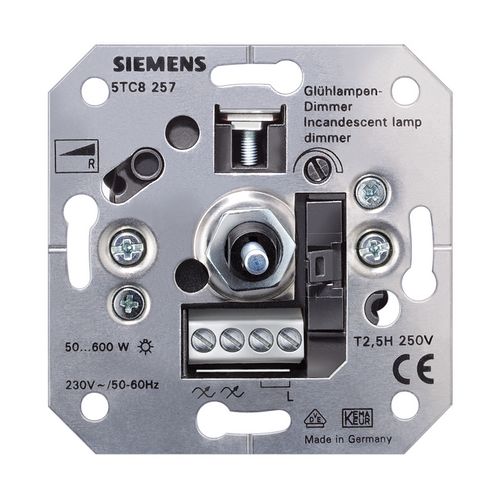

Механизм поворотного диммера ламп накаливания Siemens 5TC8 257 является прибором для скрытого монтажа с нажимным выключателем/переключателем для
переключения и регулирования электрических потребителей. С его помощью можно регулировать лампынакаливания и высоковольтные галогенные лампы.

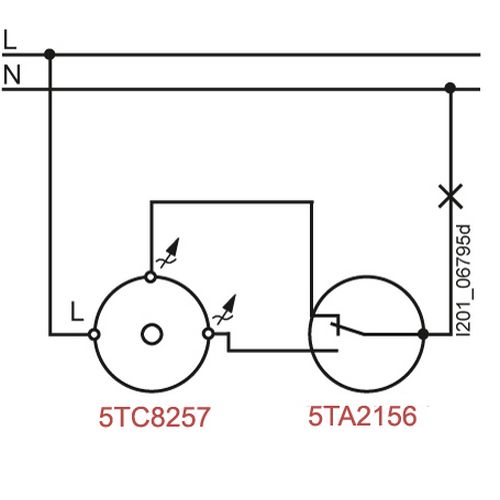

Поворотный диммер применим также в случае переключения с двух разных мест. При этом настройка яркости осуществляется на поворотном диммере.
Кроме того, возможно изменение базовой яркости с помощью дифференциального потенциометра.
Внимание: Данное устройство не предназначено для работы с энергосберегающими лампами
Управление:
Управление осуществляется с помощью лицевой панели с поворотной ручкой из ассортимента изделий DELTA Siemens
Включение/выключение: Нажать на поворотную ручку
Регулирование:
Увеличение яркости Повернуть по часовой стрелке
Уменьшение яркости Повернуть против часовой cтрелки

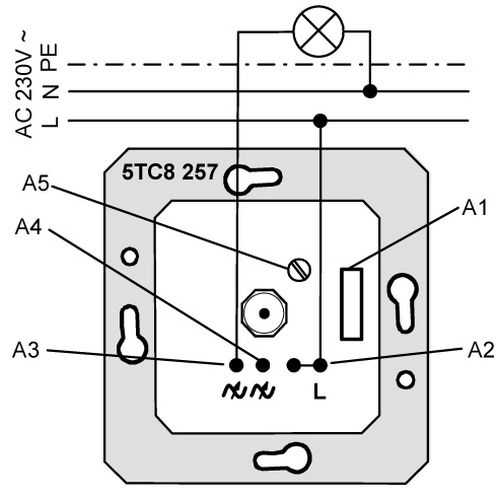

Пример подключения Диммера Сименс 5TC8257
Рисунок A
A1 - Держатель предохранителя с предохранителем T2,5 H 250В
A2 - Подключение внешнего проводника
A3 - Подсоединение нагрузки / сопряженный проводник
A4 - Подсоединение нагрузки / сопряженный проводник
A5 - Дифференциальный потенциометр для базовой zркости
Технические данные
Подача напряжения
Расчетное напряжение: перем. ток 230В, 50/60Гц
(2- проводниковая техника)
Предохранитель от короткого замыкания
Поворотный диммер лампы накаливания в случае короткого замыкания защищен предохранителем A1.
УКАЗАНИЕ:
Держатель предохранителя также имеет запасной
предохранитель.
Предохранитель от перегрузки
Поворотный диммер для ламп накаливания дополнительно
оснащен температурным предохранителем.
ВНИМАНИЕ:
Температурный предохранитель срабатывает при
перегрузке и на продолжительное время выключает
диммер.
Выход на нагрузку:
Число: 2 клеммы для переключения с двух разных мест
(A3 и A4)
Расчетное напряжение: перем. ток 230В, 50/60Гц
Расчетная нагрузка (до 35°C окружающей температуры):
Лампы накаливания: 50 – 600Вт
Высоковольтные галогенные лампы: 50 – 600Вт
ВНИМАНИЕ:
Можно подключать только лампы накаливания и/или
высоковольтные галогенные лампы.
Максимальная мощность подключения в зависимости от
окружающей температуры, см.

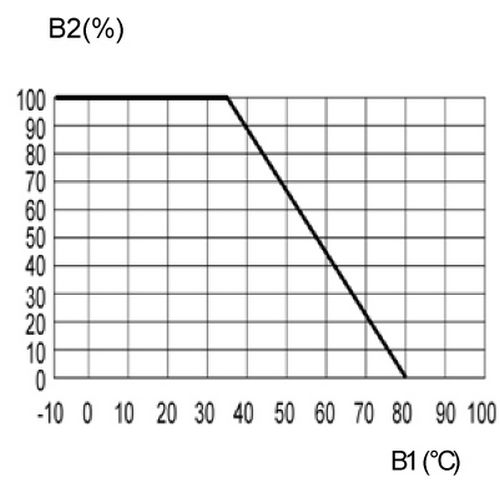

Рисунок B:
B1 -Окружающая температура [град. C]
B2 - Относительная мощность подключения
В зависимости от условий применения необходимо
снизить макс. мощность подключения:
на 20% для монтажа в стену из дерева, гипсокартона,
газобетона или в полую стену
на 20% для монтажа в многократные комбинации или в
корпус для наружного монтажа
Подключения
Поворотный диммер ламп накаливания имеет 4 винтовые
соединительные клеммы с подъемным зажимным
элементом, при этом обе соединительные клеммы L имеют
внутреннюю перемычку (одинаковый потенциал).
Допустимыми являются следующие
проводники/поперечные сечения:
0,5 ... 4,0 мм2
0,5 ... 2,5 мм2
однопроволочный
тонкопроволочный с наконечником жилы
или без него (без изоляционного выступа,
герметично обжатый)
Механические данные
Корпус: Пластмасса
Размеры: Разделяющий размер: 71 x 71 мм
Глубина монтажа: 32 мм
Вес: прибл. 95 г
Тепловая нагрузка: прибл. 1000кДж
Монтаж: Установка в подрозетник диаметр
60 мм, 40 мм в глубину по
Вид защиты
IP20
Категория повышенного
напряжения (по IEC 60664-1):
III
Прибор отвечает требованиям: EN 60669
Условия окружающей среды
Устойчивость к погодным условиям:
Окружающая температура при
работе:
5 ... + 45°C
Температура хранения: 25 ... + 70°C
относ. влажность (без образования
конденсата):
от 5% до 93%
ОСТОРОЖНО:
Прибор предназначен для фиксированной установки в
сухих помещениях, для монтажа в скрытые розетки или в
корпуса для внешнего монтажа.
ПРЕДУПРЕЖДЕНИЕ
Прибор должен быть установлен и введен в
эксплуатацию только специалистом электриком,
имеющим допуск.
Прибор нельзя открывать.
При подключении прибора учитывать то, что прибор
может быть деблокирован.
На выходе на нагрузку не должны осуществляться
действия по переключениям.
Необходимо соблюдать действующие правила техники
безопасности и предотвращения несчастных случаев.
Монтаж и монтажная проводка
Удалить изоляцию с проводников прибл. на 7... 8 мм и
привинтить в соответствующий винтовой зажим.
Поворотный диммер ламп накаливания устанавливается в
приборные розетки 60 мм Ш и 40 мм в глубину,
посредством резьбового или захватного крепления.
Монтаж:

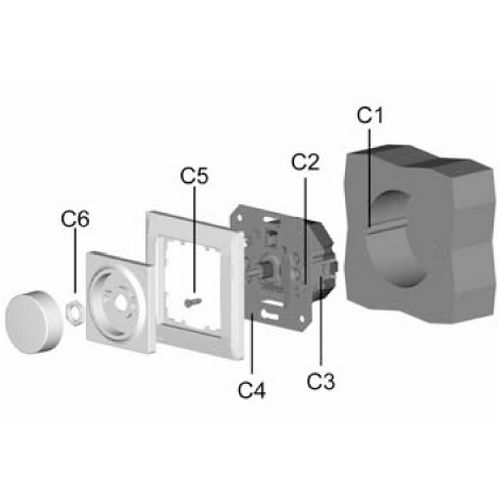

Рисунок C
C1 - Подрозетник
C2 - Продольные отверстия для крепления
C3 - Крепежные захваты
C4 - Механизм поворотного диммера ламп накаливания
C5 - Крепежные винты
C6 - Крепежные гайки
Декоративные лицевые панели с поворотной ручкой из различных программ Siemens DELTA фиксируются с помощью крепежных гаек по центру на потенциометре механизма поворотного диммера.
Возможности использования и применения

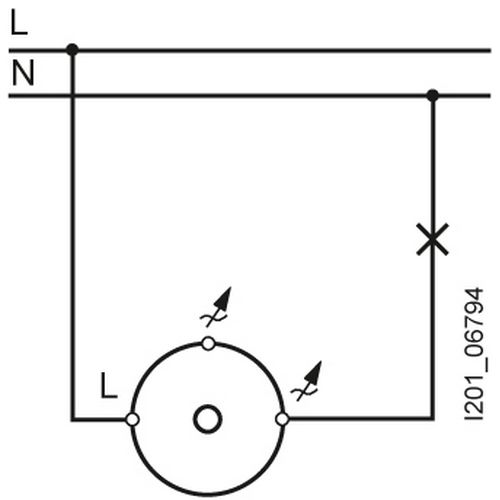

Нагрузка на диммер:

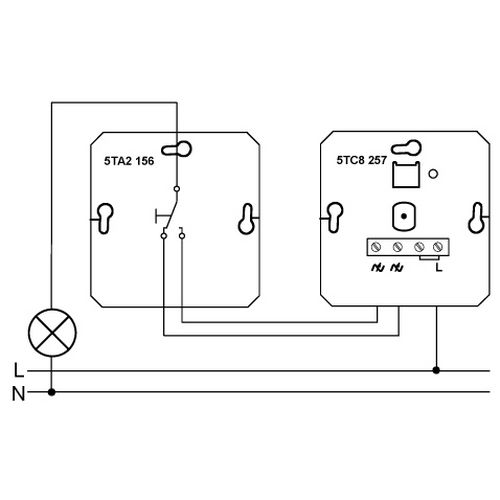

Рисунок D
Нагрузка на дополнительное устройство:

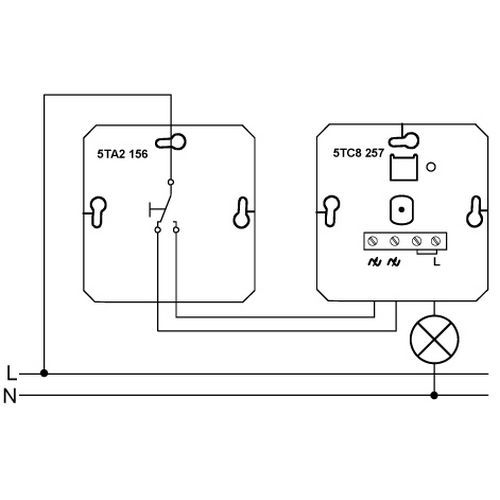

Рисунок E
 |
| Характеристики |
| Артикул: 5TC8257
|
| EAC: 4001869314082
|
| Вес (кг): 0,133
|
| Размер упаковки (мм) |
| длина: 79,00
|
| ширина: 97,00
|
| высота: 82,00
|
| Страна производства: Румыния
|
|
|
|
|
