Опасное напряжение может стать причиной смертельного исхода или тяжких телесных повреждений. Отключите электропитание перед тем, как работать с оборудованием.
Технические данные
Подача напряжения
Расчетное напряжение: перем. ток 230В, 50/60Гц (2-х проводниковая техника) Предохранитель от короткого замыкания

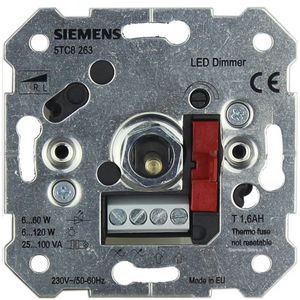

Низковольтный поворотный диммер для магнитных трансформаторов Siemens 5TC8263 в случае короткого замыкания защищен предохранителем T1.6 H 250V.
УКАЗАНИЕ: На держателе предохранителя также имеет запасной предохранитель Предохранитель от перегрузки
Низковольтный поворотный диммер дополнительно оснащен температурным предохранителем.
ВНИМАНИЕ: Температурный предохранитель срабатывает при перегрузке и на продолжительное время выключает диммер.
Выход на нагрузку:

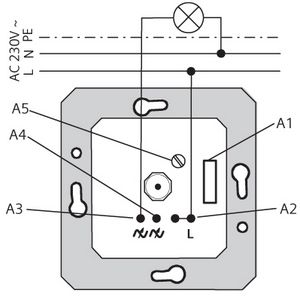

• Число: 2 для переключения с двух разных мест (A3 и A4)
• Расчетное напряжение: перем. ток 230В, 50/60Гц
• Расчетная нагрузка (до 35°C окружающей температуры):
- Лампы накаливания: 6 – 120W
- Высоковольтные галогенные лампы: 6-120W
- Диммируемые светодиодные ламп 60W
- Низковольтные галогенные лампы магн.: 25 – 100VA
ВНИМАНИЕ:
• Подключение энергосберегающих ламп недопустимо.
• Подключение электронных трансформаторов недопустимо.

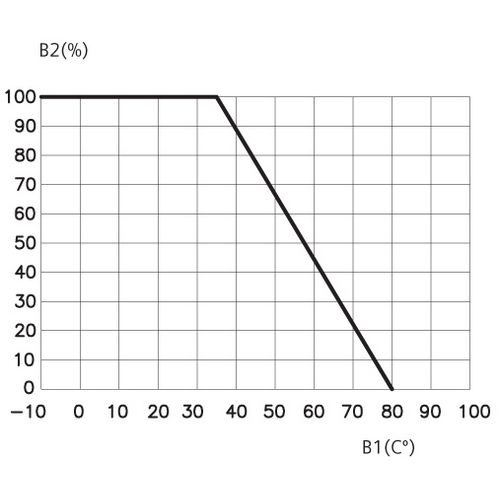

• Максимальная мощность подключения в зависимости от окружающей температуры, см. Рисунок B
ОСТОРОЖНО
В зависимости от условий применения необходимо снизить макс. мощность подключения:
• на 20% для монтажа в стену из дерева, гипсокартона, газобетона или в полую стену
• на 20% для монтажа в многократные комбинации или в корпус для наружного монтажа Механические данные
• Корпус: Пластмасса
• Размеры: Разделяющий размер: 71 x 71 мм Глубина монтажа: 32 мм
• Вес: прибл. 105 г
• Тепловая нагрузка: прибл. 1000кДж
• Монтаж: Установка в приборные розетки 60 мм Ш, 40 мм в глубину по DIN 49073-1 Электробезопасность
• Степень загрязнения (по IEC 60664-1): 2
• Вид защиты (по EN 60529): IP20
• Категория повышенного напряжения (по IEC 60664-1): III
• Прибор отвечает требованиям: EN 60669-2-1 Требования ЭМС отвечает требованиям: EN 60669-2-1 EN 61000-6-3 EN 61000-6-1
Условия окружающей среды
• Устойчивость к погодным условиям: EN 50090-2-2
• Окружающая температура при работе: - 5 ... + 45°C
• Температура хранения: - 25 ... + 70°C • относ. влажность (без образования конденсата): от 5% до 93%
Маркировка CE согласно Директиве ЭМС, Директиве по низковольтным устройствам Возможности использования и применения

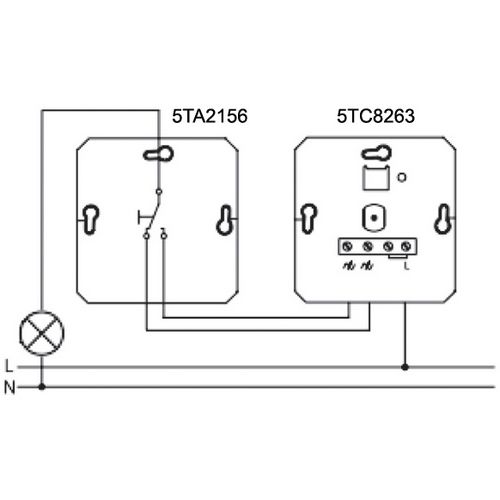

Нагрузка на диммер Siemens 5TC8263 : Рисунок C

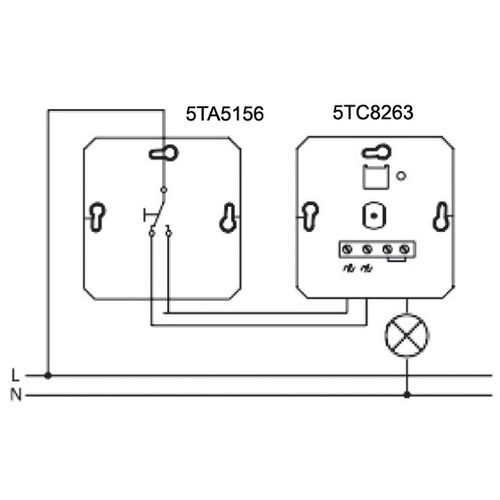

Нагрузка на дополнительное устройство: Рисунок D
ВАЖНО!
Подключайте диммер только к тем светодиодным лампам, которые помечены как диммируемая!
Многие светодиодные лампы не являются диммируемыми! Это также применимо к балластам светодиодных ламп.
Примечание: Список подходящих светодиодных нагрузок для диммера Siemens 5TC8263 регулярно обновляется, его можно посмотреть в Интернете на сайте support.automation.siemens.com Примечание: Если во время оперирования со светодиодной нагрузкой возникают нарушения, можно использовать помехоподавляющий конденсатор в линии питания между проводниками L и N! Например, конденсатор X1(330nF) бренда Kemet (арт. F871DJ334 (M), 330 (A)).
Монтаж и монтажная проводка

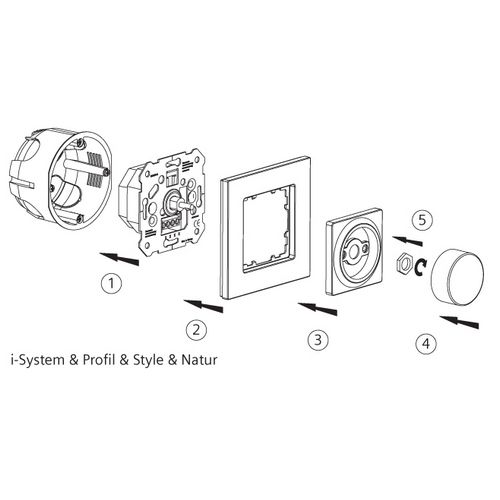

Удалить изоляцию с проводников прибл. на 7... 8 мм и привинтить в соответствующий винтовой зажим. Низковольтный поворотный диммер устанавливается в приборные розетки 60 мм Ш и 40 мм в глубину, посредством резьбового или захватного крепления. Подключения
Механизм низковольтного поворотного диммера Siemens 5TC8263 имеет 4 винтовые соединительные клеммы с подъемным зажимным элементом.
Допустимыми являются следующие проводники/поперечные сечения:
• 0,5 ... 4,0 мм2 однопроволочный
• 0,5 ... 2,5 мм2 тонкопроволочный с наконечником жилы или без него (без изоляционного выступа, герметично обжатый)
Описание изделия и его функций
Механизм низковольтного поворотного диммера для магнитных трансформаторов Siemens 5TC8263 является прибором для скрытого монтажа с нажимным выключателем/ переключателем для переключения и регулирования ламп накаливания, высоковольтных и низковольтных галогенных ламп с магнитным трансформатором. Поворотный диммер применим также в случае переключения с двух разных мест. При этом настройка яркости осуществляется на поворотном диммере. Кроме того возможно изменение базовой яркости с помощью дифференциального потенциометра.
Внимание: Данное устройство не предназначено для работы с энергосберегающими лампами
Управление
Управление осуществляется с помощью лицевой панели с поворотной ручкой из ассортимента изделий.
• Включение/выключение: Нажать на поворотную ручку
• Регулирование:
- Увеличение яркости Повернуть по часовой стрелке
- Уменьшение яркости Повернуть против часовой стрелки
Указания по установке. Эти инструкции используются после завершения установки электриком при передаче клиенту
Требования к работе светодиодных ламп
Подключая несколько светодиодных ламп к диммеру Siemens 5TC8263 , рекомендуется использовать лампы одинакового типа и одного производителя!
В том случае, если наблюдается минимальное мерцание диммируемой светодиодной лампы, нужно изменить минимальную настройку диммера в потенциометре А5. Поскольку высокомощное импульсное потребление светодиодных ламп зависит от типа лампы и ее производителя, максимальная общая мощность может быть ограничена определенным количеством светодиодных ламп.
Список подходящих светодиодных нагрузок и количество ламп, которые можно использовать, приводятся на сайте support.automation.siemens.com
Мерцание и гудение в лампе, подключенной к диммеру Siemens 5TC8263 , может быть заметно мерцание от напряжения, а иногда в ней наблюдается гудение. Оба этих явления происходят не от диммера и не являются причиной для претензии по данной продукции.
Общая информация Не выбрасывать в обычный резервуар для отходов! При утилизации данного устройства соблюдайте законы той страны, в которой работает оборудование! ОСТОРОЖНО: Прибор может использоваться для фиксированной установки в сухих помещениях, для монтажа в скрытые розетки или в корпуса для внешнего монтажа. ПРЕДУПРЕЖДЕНИЕ
• Прибор должен быть установлен и введен в эксплуатацию только специалистом электриком, имеющим допуск.
• Прибор нельзя открывать.
• При подключении прибора учитывать то, что прибор может быть деблокирован.
• Необходимо соблюдать действующие правила техники безопасности и предотвращения несчастных случаев.
 |
| Характеристики |
| Артикул: 5TC8263
|
| EAC: 4001869504117
|
| Вес (кг): 0,163
|
| Размер упаковки (мм) |
| длина: 74,00
|
| ширина: 74,00
|
| высота: 55,00
|
| Страна производства: Чехия
|
|
|
|
|
