Инструкция 5TC82110, номер 5TC8211-0 Светорегулятор освещения
Опасное напряжение может стать причиной смертельного исхода или тяжких телесных повреждений. Отключите электропитание перед тем, как работать с оборудованием.
Технические данные:
Расчетное напряжение: переменный ток 230V AC, 50/60Гц
Потребление: 2VA
Допустимая нагрузка:
- Led лампы 230V~ : 4 – 100W
- Led лампы 12V~, с электронным трансформатором(1 лампа на трансфоматор, масимум 6 трансформаторов): до 50W
Кнопки для управления:
количество - не ограниченно
с подсветкой - максимум 3 шт.
Размеры: 45х45х12 мм.
Вес 23 гр.
Описание:

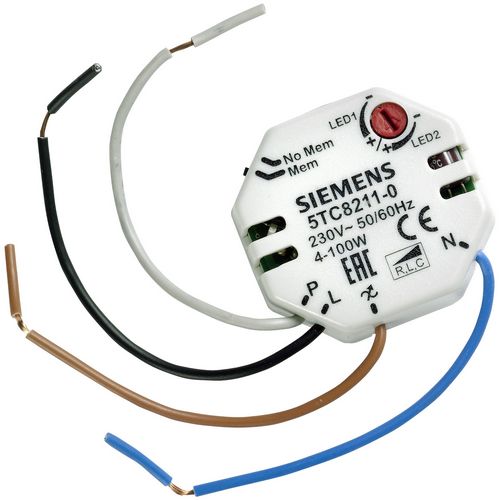

cветорегулятор Siemens 5TC8211-0 маленького размера, толщиной всего 12 мм. Служит для установки в стандартных коробках(позади кнопок) или в распределительной коробке.
Регулятор Siemens 5TC82110 специально разработан для импользования с LED лампами.
Совместим с :
-LED1: Led лампы 230V~ регулируемые в начале фазы.
-LED2:
Led лампы 230V~ регулируемые в конце фазы.
Led лампы 12V~ регулируемые, с электронным трансформатором типа C (регулировка в конце фазы).
Светорегулятор 5TC82110 имеет переключатель типа нагрузки "LED1 - LED2"
Во избежании порчи ламп и регулятора, пожалуйта правильно устанавливайте этот переключатель.
В регуляторе Siemens 5TC8211-0 имеется защита от перегрузок и коротких замыканий.
Встроенная защита от перегрева понижает уровень освещенности лампы , в случае повышения температуры светорегулятора.
Диммер Siemens 5TC82110 , может запоминать последнюю установку уровня освещенности, для этого переведите переключатель "MEM-NO MEM" в позицию "MEM".
Благодаря встроенному потенциометру "LED1 - LED2" можно установить минимальный уровень регулировки ламп обоих типов. С помощью этой настройки можно избежать нежелательных включений и мигания ламп.
Установка:
1. Отключите электропитание
2. Выбирите с помощью потенциометра "LED1 - LED2" тип подключенной Led лампы, установте потенциометр на минимальную настройку.

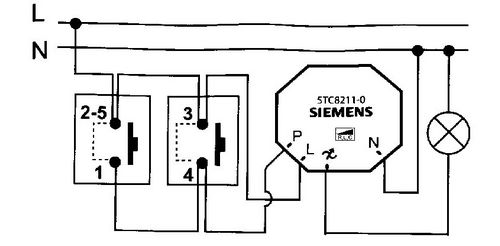

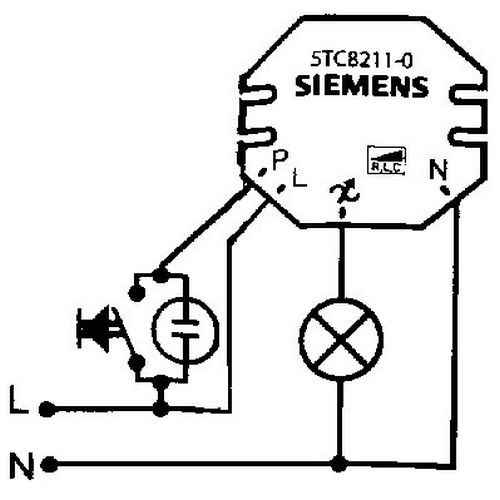

3. Установите регулятор согласно схеме
4. Включите электропитание
5. Включите лампу коротким нажатием кнопки, с помощью продолжительного нажатия кнопки установите минимальный уровень освещенности. Отпустите кнопку и убедитесь в том, что лампы продолжают быть включены и не мигают. В противном случае - медленно поворачивайте потенциометр "LED1 - LED2" в сторону повышения, чтобы достичь требуемого уровня.
Функционирование:
1,Коротким нажатием кнопки - включается и выключается освещение.
2,Продолжительным нажатием кнопки - вы производите плавную регулировку освещения, для смены направления регулирования - отпустите и снова нажмите кнопку.
Рекомендуемые кнопки : 5TD2120 Siemens
Общая информация: Не выбрасывать в обычный резервуар для отходов! При утилизации данного устройства соблюдайте законы той страны, в которой работает оборудование! ОСТОРОЖНО: Прибор может использоваться для фиксированной установки в сухих помещениях, для монтажа в скрытые розетки или в корпуса для внешнего монтажа. ПРЕДУПРЕЖДЕНИЕ
• Прибор должен быть установлен и введен в эксплуатацию только специалистом электриком, имеющим допуск.
• Прибор нельзя открывать.
• При подключении прибора учитывать то, что прибор может быть деблокирован.
• Необходимо соблюдать действующие правила техники безопасности и предотвращения несчастных случаев.
 |
| Характеристики |
| Артикул: 5TC8211-0
|
| EAC: 4001869519524
|
| Вес (кг): 0,034
|
| Размер упаковки (мм) |
| длина: 69,00
|
| ширина: 25,00
|
| высота: 95,00
|
| Страна производства: Испания
|
|
|
|
|
