Описание изделия и его функций

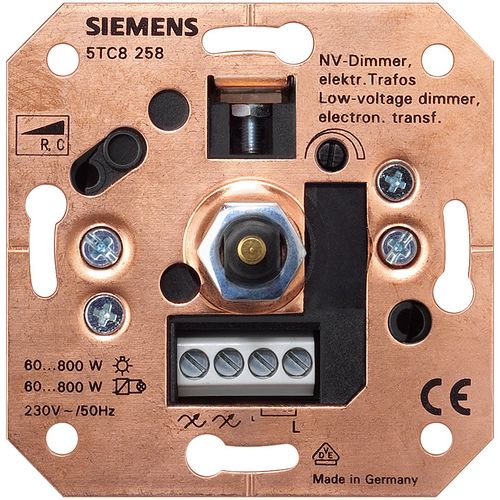

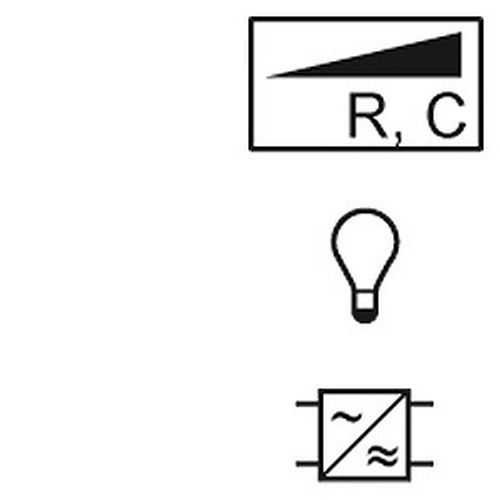

Механизм низковольтного поворотного диммера для электронных трансформаторов Siemens 5TC8258 являетсяприбором для скрытого монтажа с нажимнымвыключателем/переключателем для переключения ирегулирования ламп накаливания, высоковольтных инизковольтных галогенных ламп с электроннымтрансформатором.
Указание:Благодаря использованию принципа отсечки фазы этимдиммером возможно бесшумно регулировать подключенную нагрузку.
Внимание: Данное устройство не предназначено дляработы с энергосберегающими лампами
Управление
Управление осуществляется с помощью лицевой панели споворотной ручкой из ассортимента изделий DELTA Siemens.
Включение/выключение: Нажать на поворотную ручку
Регулирование:
Увеличение яркости - повернуть по часовойстрелке
Уменьшение яркости - повернуть против часовой стрелки

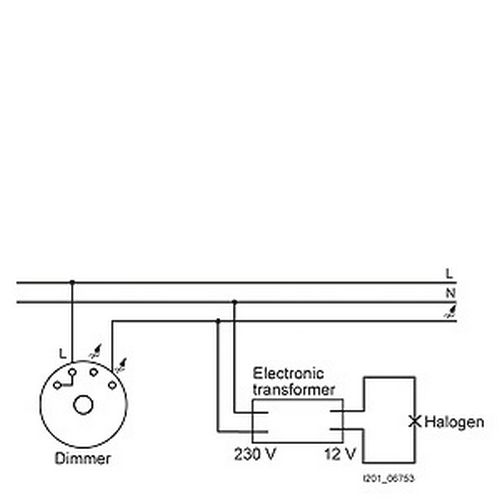

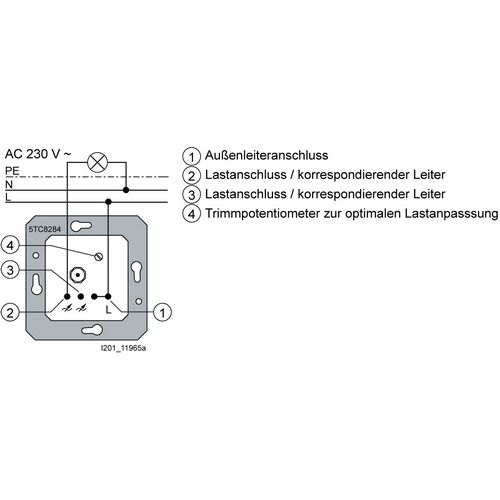

Пример подключения

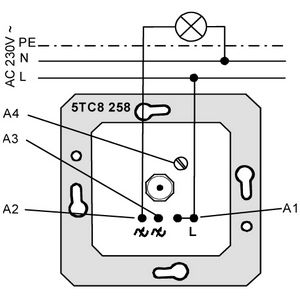

Рисунок A
A1 Подключение внешнего проводника
A2 Подсоединение нагрузки / сопряженный проводник
A3 Подсоединение нагрузки / сопряженный проводник
A4 Дифференциальный потенциометр для оптимальнойадаптации нагрузки (см. главу Указания поустановке)
Технические данные
Подача напряжения
Расчетное напряжение: перем. ток 230 В, 50 Гц(2-х проводниковая техника)
Предохранитель от короткого замыкания
Низковольтный поворотный диммер для электронных трансформаторов Siemens 5TC8258 в случае короткого замыкания защищен реверсивным электронным предохранителем A1.
Предохранитель от перегрузки
Низковольтный поворотный диммер для электронныхтрансформаторов в случае перегрузки защищентемпературным предохранителем. В случае неполадкипосле охлаждения температурного предохранителянагрузка опять подключается к напряжению.
Выход на нагрузку:

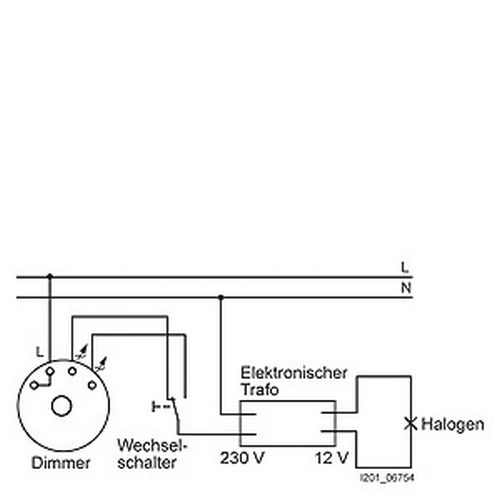

• Число: 2 для переключения с двух разных мест (A2 и A3)
• Расчетное напряжение: перем. ток 230 В, 50 Гц
• Расчетная нагрузка (до 35°C окружающей температуры):
Лампы накаливания: 60 – 800Вт Высоковольтные галогенные лампы: 60 – 800Вт Низковольтные галогенные лампысэлектрон. трансформатором60 – 800 Вт
ВНИМАНИЕ:
• Подключение энергосберегающих ламп недопустимо.
• Подключение магнитных трансформаторов недопустимо.

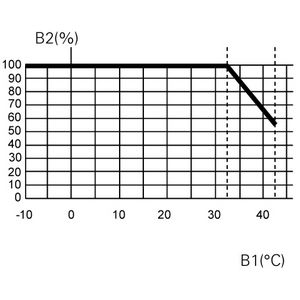

Максимальная мощность подключения в зависимости отокружающей температуры, см.Рисунок B:
B1 Окружающая температура [°C]
B2 Относительная мощность подключения [%]
ОСТОРОЖНО
В зависимости от условий применения необходимо снизить макс. мощность подключения:
• на 25% для монтажа в стену из дерева, гипсокартона,газобетона или в полую стену
• на 25% для монтажа в многократные комбинации или вкорпус для наружного монтажа
В случае низковольтного поворотного диммера имеет 4 винтовые соединительные клеммы с подъемным зажимным элементом.
Допустимыми являются следующие проводники/поперечныесечения:
0,5 ... 4,0 мм2
Корпус: Пластмасса
• Размеры: Разделяющий размер: 71 x 71 мм
• Глубина монтажа: 32 мм
• Вес: прибл. 95 г
• Тепловая нагрузка: прибл. 1000кДж
• Монтаж: Установка в приборные розетки 60 мм Ш, 40 мм в глубину
Условия окружающей среды
• Окружающая температура при работе: 5 ... + 45°C
• Температура хранения: ?? 25 ... + 70°C
• относ. влажность(без образования конденсата):от 5% до 93%
ОСТОРОЖНО: Прибор предназначен для фиксированной установки всухих помещениях, для монтажа в скрытые розетки или вкорпуса для внешнего монтажа.
ПРЕДУПРЕЖДЕНИЕ
• Прибор должен быть установлен и введен в эксплуатациютолько специалистом электриком, имеющим допуск.
• Прибор нельзя открывать.
• При подключении прибора учитывать то, что приборможет быть деблокирован.
• На выходе на нагрузку не должны осуществлятьсядействия по переключениям.• Необходимо соблюдать действующие правила техники безопасности и предотвращения несчастных случаев.
ВНИМАНИЕ:
Механизм низковольтного поворотного диммера для электронных трансформаторов Сименс является диммером с отсечкой фазы, работа которого определяется многочисленнымиэлектронными компонентами. При нагревании их значенияизменяются. В особенности при монтаже в полые стены,заполненные сильно изолирующими изоляционнымиматериалами возникает большая разница температур междукоммутационными состояниями ВКЛ и ВЫКЛ. В редких случаяхможет случиться так, что потребители после длительнойэксплуатации на максимальной яркости начнут мерцать.Тогда необходимо действовать следующим образом:
1. Включить прибор с максимальной нагрузкой
2. Дифференциальный потенциометр (A4) настроить так,чтобы подключенная нагрузка не мерцала
3. Оставить прибор в работе на несколько часов
4. Если снова появится мерцание, дифференциальныйпотенциометр (А4) юстировать против часовой стрелкитаким образом, чтобы мерцание исчезло
5. Еще раз оставить прибор в работе на несколько часов и, принеобходимости, повторить процесс (п. 4)
При определенных обстоятельствах возможно, что вследствиеэтого незначительно снизится максимальная яркость
Монтаж и монтажная проводка
Удалить изоляцию с проводников прибл. на 7... 8 мм ипривинтить в соответствующий винтовой зажим.Поворотный диммер ламп накаливания устанавливается вприборные розетки 60 мм Ш и 40 мм в глубину,посредством резьбового или захватного крепления.
Монтаж:
Рисунок C
C1 Установочная коробка
C2 Продольные отверстия для крепления
C3 Крепежные захваты
C4 Механизм поворотного диммера ламп накаливания
C5 Крепежные винты
C6 Крепежные гайки
Декоративные лицевые панели с поворотной ручкой изразличных программ DELTA фиксируются с помощьюкрепежных гаек по центру на потенциометре механизмаповоротного диммера.
Возможности использования и применения
Нагрузка на диммер:

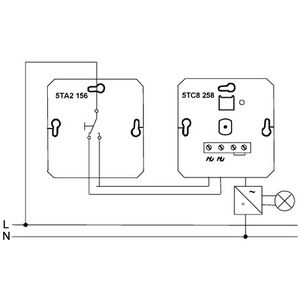

Рисунок D
Нагрузка на дополнительное устройство:

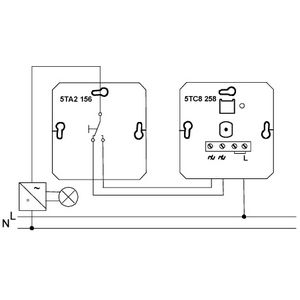

Рисунок E
 |
| Характеристики |
| Артикул: 5TC8258
|
| EAC: 4001869314099
|
| Вес (кг): 0,149
|
| Размер упаковки (мм) |
| длина: 79,00
|
| ширина: 97,00
|
| высота: 82,00
|
| Страна производства: Чехия
|
|
|
|
|
