Потенциометр поворотный с кнопочным выкл. для люм. ламп ЭПРА1-10 В 50 mA DC SIEMENS DELTA

Описание изделия и его функций

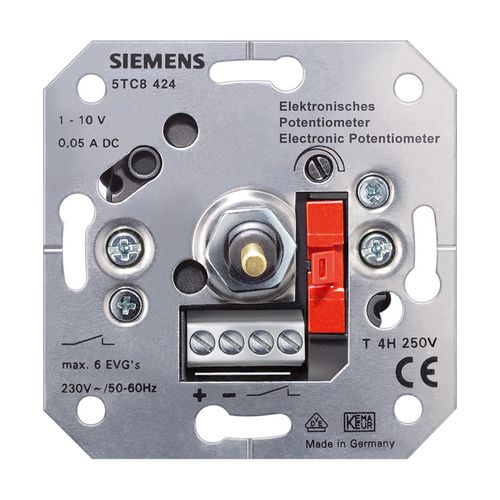

Электронный потенциометр Siemens  5TC8424 является
механизмом прибора для скрытого монтажа для
регулирования яркости люминесцентных ламп.
Подключение осуществляется на электронных
пускорегулирующих аппаратах (ЭПРА) с интерфейсом
1-10В пост. тока.
К подключенным ЭПРА либо люминесцентным лампам
посредством давления на ось потенциометра
Siemens подключается напряжение. Для оптимального
согласования числа регулируемых ЭПРА рекомендуется
перед монтажом лицевой панели предпринять настройку
базовой яркости с помощью дифференциального
потенциометра (см. рисунок A ). При этом необходимо
обращать внимание на то, чтобы к моменту настройки с
помощью дифференциального потенциометра была
достигнута полная светосила ламп (после прибл. 1 мин.)
Электронный потенциометр не является диммером, это
регулирующий прибор для сигналов постоянного тока.
Яркость изменяется пропорционально установленному
углу поворота. Диапазон настройки составляет прибл. 270°.
Управление

Управление осуществляется с помощью лицевой панели с
поворотной ручкой из ассортимента изделий DELTA Siemens .
Включение/выключение: Давление на поворотную ось
Регулирование: (учитывать правильный потенциал +/-)
Увеличение яркости Повернуть по часовой
стрелке
Уменьшение яркости Повернуть против часовой
стрелки

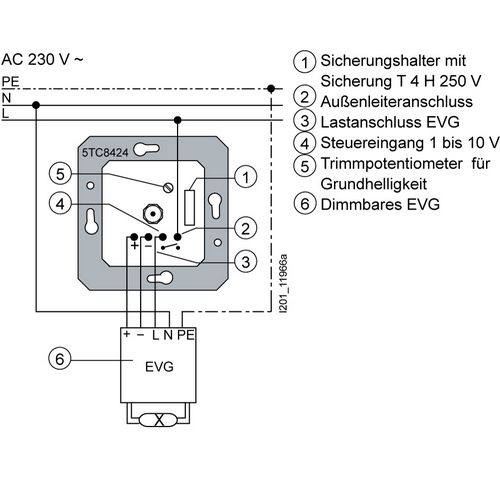

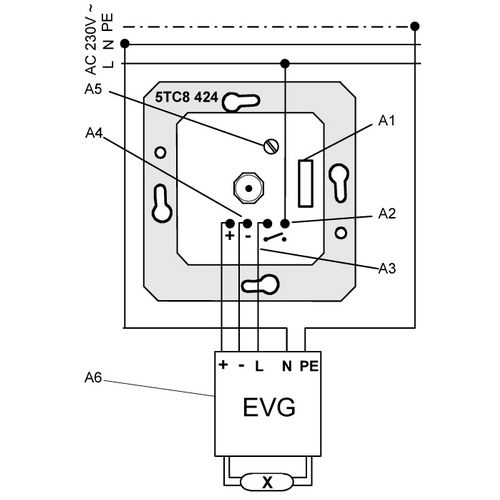

Пример подключения
Рисунок A
A1 Держатель предохранителя с предохранителем
T4 H 250В
A2 Подключение внешнего проводника
A3 Подсоединение нагрузки ЭПРА
A4 Управляющий вход 1–10 В
A5 Дифференциальный потенциометр для базовой
яркости
A6 Регулируемый ЭПРА
Технические данные
Подача напряжения
• Управляющее напряжение: 1 – 10 В
• Макс. управляющий ток: 50 мA
• Подсоединение нагрузки: 4A
Предохранитель от короткого замыкания
Цепь нагрузки электронного потенциометра Siemens  в случае
короткого замыкания защищена слаботочным
предохранителем (A1).
УКАЗАНИЕ: На держателе предохранителя также имеет запасной
предохранитель
Выход на нагрузку:
Коммутационная мощность ЭПРА на выходе при 230 В
перем. ток
• Osram Quicktronik регулируемый 1x58W LL: макс. 6 шт.
• Osram Quicktronik регулируемый 1x36W LL: макс. 9 шт.
• Osram Quicktronik регулируемый 2x58W LL: макс. 3 шт.
• Osram Quicktronik регулируемый 2x36W LL: макс. 4 шт.
Управляющий выход:
• Макс. 50 шт. ЭПРА Osram DIMM
ВНИМАНИЕ:
ЭПРА имеют высокие пусковые токи. Если необходимо
подключить более 6 ЭПРА, то устанавливается мощностное
реле.
Использовать ЭПРА и люминесцентные лампы только
одного производителя.

Подключения
Электронный потенциометр Siemens имеет 4 винтовые
соединительные клеммы с подъемным зажимным
элементом.
Допустимыми являются следующие проводники /
поперечные сечения:
• 0,5 ... 4,0 мм2 однопроволочный
• 0,5 ... 2,5 мм2 тонкопроволочный с наконечником жилы
или без него (без изоляционного выступа,
герметично обжатый)
Механические данные
• Корпус: Пластмасса
• Размеры: Разделяющий размер: 71 x 71 мм
Глубина монтажа: 32 мм
• Вес: прибл. 55 г
• Тепловая нагрузка: прибл. 1000кДж
• Монтаж: Установка в приборные розетки
60 мм Ш, 40 мм в глубину по
DIN 49073-1
Условия окружающей среды
• Устойчивость к погодным условиям: EN 50090-2-2
• Окружающая температура при
работе:
- 5 ... + 45°C
• Температура хранения: - 25 ... + 70°C
• относ. влажность
(без образования конденсата):
от 5% до 93%
Указания по установке
ОСТОРОЖНО:
Прибор Siemens предназначен для фиксированной установки в
сухих помещениях, для монтажа в скрытые розетки или в
корпуса для внешнего монтажа.
ПРЕДУПРЕЖДЕНИЕ
• Прибор должен быть установлен и введен в
эксплуатацию только специалистом#электриком,
имеющим допуск.
• Прибор нельзя открывать.
• При подключении прибора учитывать то, что прибор
может быть деблокирован.
• Необходимо соблюдать действующие правила техники
безопасности и предотвращения несчастных случаев.
Монтаж и монтажная проводка
Удалить изоляцию с проводников прибл. на 7... 8 мм и
привинтить в соответствующий винтовой зажим.
Электронный потенциометр устанавливается в приборные
розетки 60 мм Ш и 40 мм в глубину, посредством
резьбового или захватного крепления.

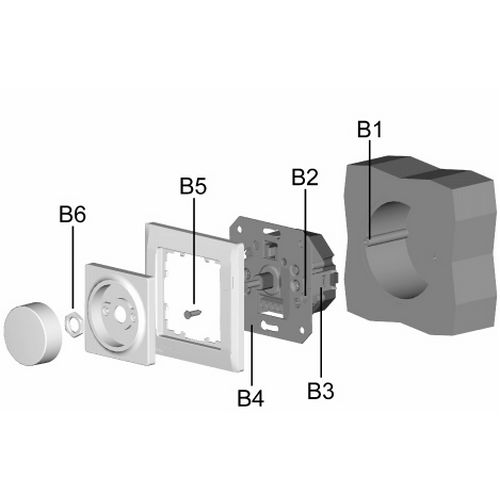

Монтаж:
Рисунок B
B1 Установочная розетка (60 мм Ш, по DIN 49073-1)
B2 Продольные отверстия для крепления
B3 Крепежные захваты
B4 Электронный потенциометр
B5 Крепежные винты
B6 Крепежные гайки
Декоративные лицевые панели с поворотной ручкой из
различных программ DELTA Siemens фиксируются с помощью
крепежных гаек по центру на потенциометре.
Возможности использования и применения

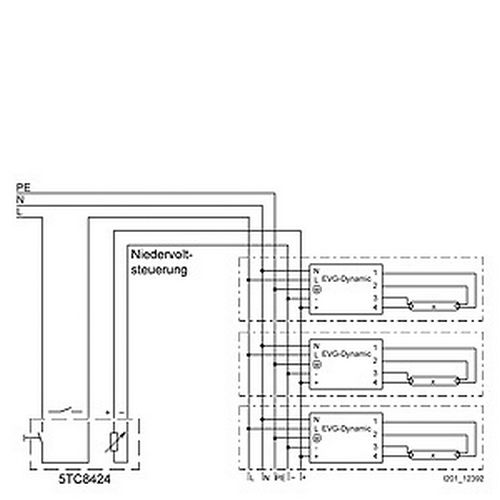

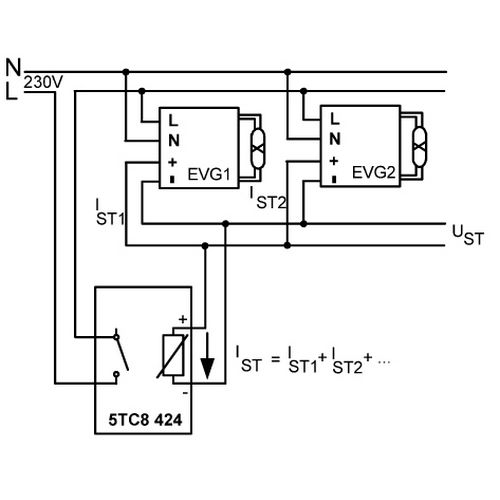

Блок-схема с двумя ЭПРА:
Рисунок C

Характеристики Артикул: 5TC8424 EAC: 4001869314129 Вес (кг): 0,085 Размер упаковки (мм) длина: 79,00 ширина: 97,00 высота: 82,00 Страна производства: Чехия
